পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | একক / ডাবল গার্ডার ক্রেনের জন্য ক্রেন এন্ড ক্যারেজ মোটর ট্র্যাভেলিং এন্ড ট্রাক গাড়ি | শক্তির উৎস: | 3 পর্ব 380V 50HZ |
---|---|---|---|
ক্রেন বৈশিষ্ট্য: | একক গার্ডার ওভের্ড ক্রেন | উত্তোলন প্রক্রিয়া: | বৈদ্যুতিক ট্রলি |
নিয়ন্ত্রণ পদ্ধতি: | ওয়্যারলেস রিমোট কন্ট্রোল | রেটেড লোডিং ক্ষমতা: | 1 ~ 20t |
SPAN: | তুমি যেমন অনুরোধ কর | ||
লক্ষণীয় করা: | শেষ বাহন ওভারহেড ক্রেন,ক্রেনের শেষ গাড়ী |

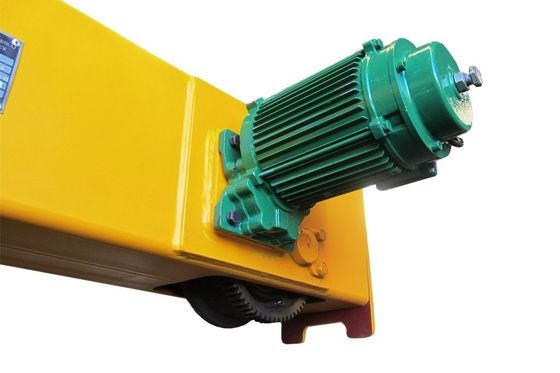

একক / ডাবল গার্ডার ক্রেনের জন্য ক্রেন এন্ড ক্যারেজ মোটর ট্র্যাভেলিং এন্ড ট্রাক গাড়ি
পণ্যের সংক্ষিপ্ত পরিচিতি:
জেসিওয়াইসি আকাশে ব্রিজটিকে সমর্থন করার জন্য ওভারহেড ক্রেনের মূল রশ্মির উভয় প্রান্তে ব্র্যান্ড এন্ড ক্যারিজেস ইনস্টল করা একটি গুরুত্বপূর্ণ উপাদান।
শেষ গাড়িতে দুটি অংশ, একটি চাকা এবং একটি শেষ মরীচি ফ্রেম রয়েছে includesশেষ রশ্মির ফ্রেম একটি উপরের কভার প্লেট, একটি ওয়েব প্লেট এবং একটি নিম্ন কভার প্লেট দিয়ে তৈরি।সংযোগ প্লেট এবং কোণ ইস্পাত বোল্ট দিয়ে বেঁধে দেওয়া হয়।
পণ্য ইনস্টলেশন:
সংযোগ প্লেটটি শেষ গাড়ীর শীর্ষে রাখুন, সারিবদ্ধ করুন
পিন হোল পজিশনিং এবং উপর নমনীয় অবস্থান পিন রাখুন
সংযোগ প্লেটটি ঠিক করতে গর্তের মধ্যে 10x30 ছিদ্র করুন on কানেক্ট করুন
বোল্ট এম 16 এক্স 70 এর সাথে সংযোগ প্লেট এবং শেষের গাড়ি।
দুটি বিয়ারিং দুটি চাকা উভয় দিকে টিপুন এবং তারপরে
এটিকে শেষ গাড়িতে রেখে দিন;শ্যাফ্ট এবং শ্যাফ্ট দিয়ে চাকাগুলি ঠিক করুনহাতা
খাদ প্লেট দিয়ে শ্যাফ্টটি ঠিক করুন;বোল্টের সাথে শ্যাফ্ট প্লেটটি ঠিক করুন।
সিল প্লেটে রাবার বাফারটি ইনস্টল করুন এবং তারপরে সোনার প্লেটটি বোল্টের সাথে শেষ গাড়ির দুটি প্রান্তে স্থির করুন।
এই মাউন্টিং প্লেটটি সাইটে বর্তমান কালেক্টর ব্র্যাকেট ইনস্টলেশনের জন্য ব্যবহৃত হয়।কারেন্ট কালেক্টর ব্র্যাকেট ইনস্টল করার সময় মাউন্টিং প্লেটটি সরিয়ে ফেলুন, মাউন্টিং প্লেটের উপর বন্ধনীটি eldালাই করুন এবং তারপরে মাউন্টিং প্লেটটি এন্ড ক্যারিজের সাথে বোল্টের সাথে ঠিক করুন।
পণ্য প্রযুক্তিগত পরামিতি:
মডেল | ক্রেন | আয়তক্ষেত্রাকার ইস্পাতের পাইপ |
চাকা আকার | মোটর শক্তি | এস 1 (মিমি) |
এস 2 (মিমি) |
ডাব্লু 1 (মিমি) |
ডাব্লু 2 (মিমি) |
জিএল 125-15 | 1 টি -7.5 মি | 150 * 150 * 6 | ডব্লু 125 * 60 | 0.3KW * 2 | 1500 | 1300 | 400 | 500 |
GL125-20 | 1 টি-11.5 মি | 2000 | 1800 | 400 | 500 | |||
GL125-25 | 1t-16.5 মি | 2500 | 2300 | 400 | 500 | |||
GL160-15 | 2 টি / 3 টি -7.5 মি | 150 * 200 * 8 | ডাব্লু 6060 * 70 | 0.4KW * 2 | 1500 | 1200 | 400 | 500 |
GL160-20 | 2 টি / 3 টি -11.5 মি | 2000 | 1700 | 400 | 500 | |||
GL160-25 | 2t / 3t-16.5 মি | 2500 | 2200 | 400 | 500 | |||
GL160-30 | 2t / 3t-22.5 মি | 3000 | 2700 | 500 | 600 | |||
GL160-35 | 2t / 3t-28.5 মি | 3500 | 3200 | 600 | 700 | |||
জিএল 200-20 | 5 টি-11.5 মি | 150 * 250 * 8 | ডাব্লু 200 * 70 | 0.4KW * 2 | 2000 | 1700 | 400 | 500 |
জিএল 200-25 | 5t-16.5 মি | 2500 | 2200 | 400 | 500 | |||
জিএল 200-30 | 5 টি -22.5 মি | 0.75KW * 2 | 3000 | 2700 | 500 | 600 | ||
জিএল 200-35 | 5t-28.5 মি | 3500 | 3200 | 600 | 700 | |||
জিএল 250-20 | 10 টি -11.5 মি | 200 * 250 * 8 | ডাব্লু 250 * 80 | 0.75KW * 2 | 2000 | 1600 | 400 | 500 |
জিএল 250-25 এ | 10t-16.5 মি | 2500 | 2100 | 500 | 600 | |||
জিএল 250-30 এ | 10 টি -22.5 মি | 1.1KW * 2 | 3000 | 2600 | 500 | 600 | ||
জিএল 250-35 এ | 10t-28.5 মি | 3500 | 3100 | 700 | 800 | |||
জিএল 250-25 বি | 16t-16.5 মি | 200 * 300 * 8 | ডাব্লু 250 * 80 | 1.1KW * 2 | 2500 | 2100 | 600 | 700 |
জিএল 250-30 বি | 16t-22.5 মি | 3000 | 2600 | 700 | 800 | |||
জিএল 250-35 বি | 16t-28.5 মি | 1.5 কেডব্লু * 2 | 3500 | 3100 | 700 | 800 | ||
GL315-30 | 20t-16.5 মি | 200 * 400 * 8 | ডাব্লু 315 * 90 | 1.5 কেডব্লু * 2 | 3000 | 2500 | 700 | 800 |
GL315-35 | 20t-22.5 মি | 3500 | 3000 | 700 | 800 |

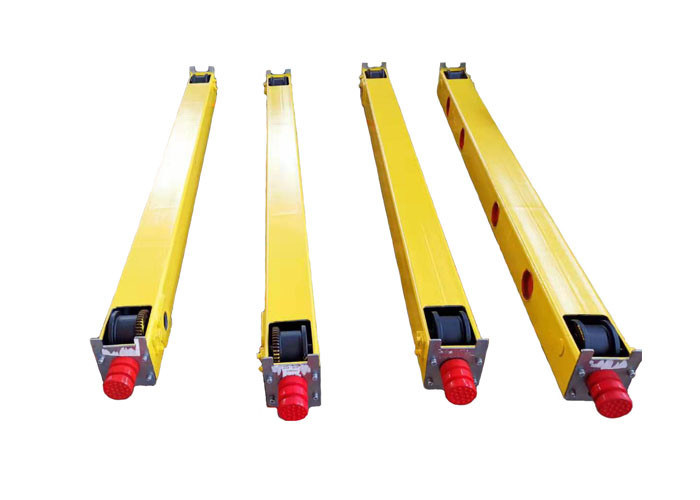

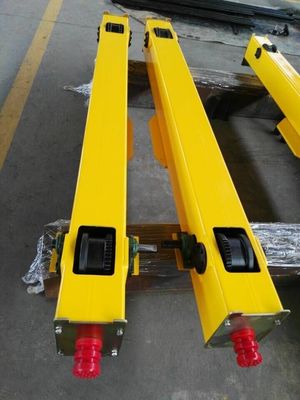

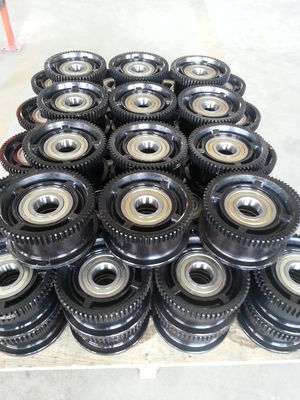

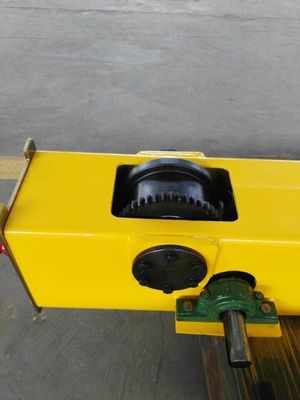

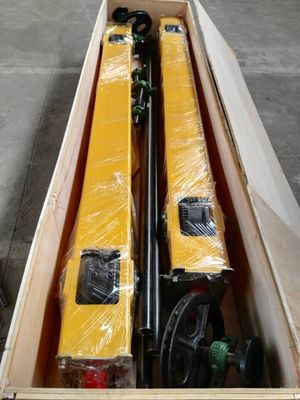

পণ্য প্রদর্শনী:
